案例介紹

人防門是由SMC復合材料通過液壓機設備，模壓成型工藝生產制造。模壓過程中的溫度變化情況較復雜，由于塑料是熱的不良導體，物料中心和邊緣在成型的開始階段溫差較大，因此模具溫度控制，對于產品的質量和穩定性至關重要。

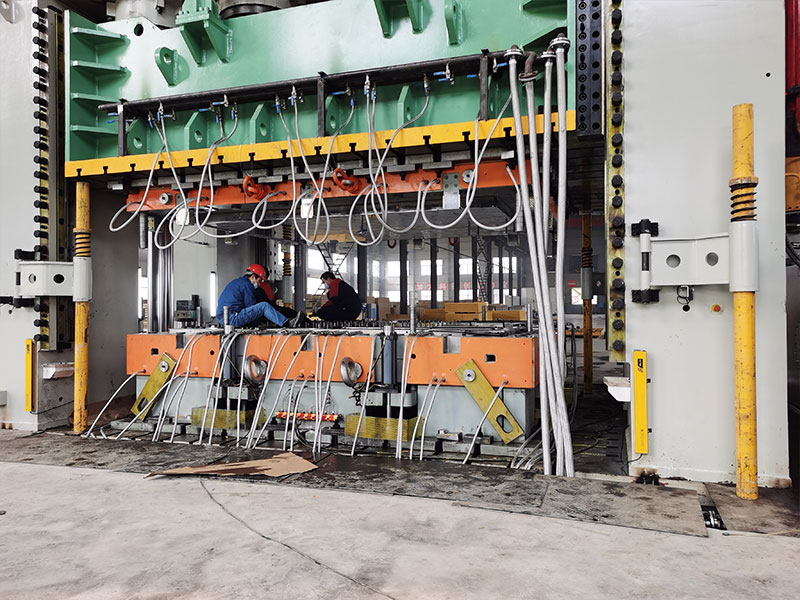

案例現場

SMC人防門模壓成型高溫油溫機案例

選用設備

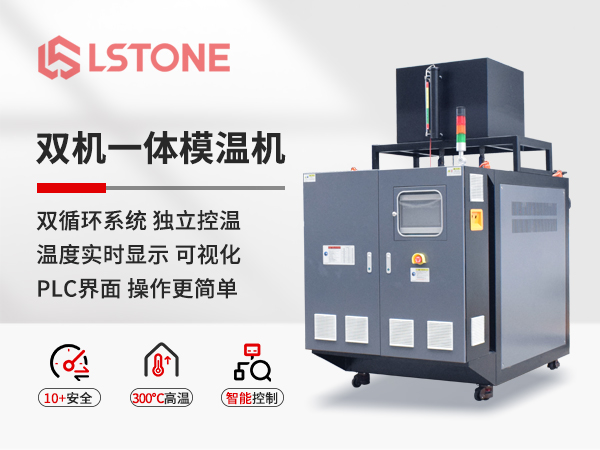

產品名稱：雙機一體模溫機

機器型號：EUOD

加熱功率：96KW

控溫范圍：常溫-300度

配置方案：雙機一體，定時自動開關機，吹氣回油等功能。

案例特點

客戶主要生產SMC人防門板，使用的壓機為10000T，上模+鑲塊重量35T，下模+鑲塊重量55T ，需要分開控溫。考慮到壓機噸位較大，加熱時間影響生產，所在設計方案上做了調整。

2臺油溫機作為雙機一體分別給上下磨具提供熱源，并且設置自動開關機，可以定時凌晨預熱，8點上班就可以開始壓制產品；考慮到模具儲油量大，防止回油時油溢出，吹氣回油儲油罐需要做到500L/臺。
