案例介紹

本案例為碳纖維復合材料模具生產控溫案例，主要是生產直升機的機翼。機翼是飛機的重要部件之一，其主要作用是產生升力、保持平衡。翼肋是機翼內部的重要承力結構件，其對材料有基本的高強度、高模量、輕量等要求。

案例現場

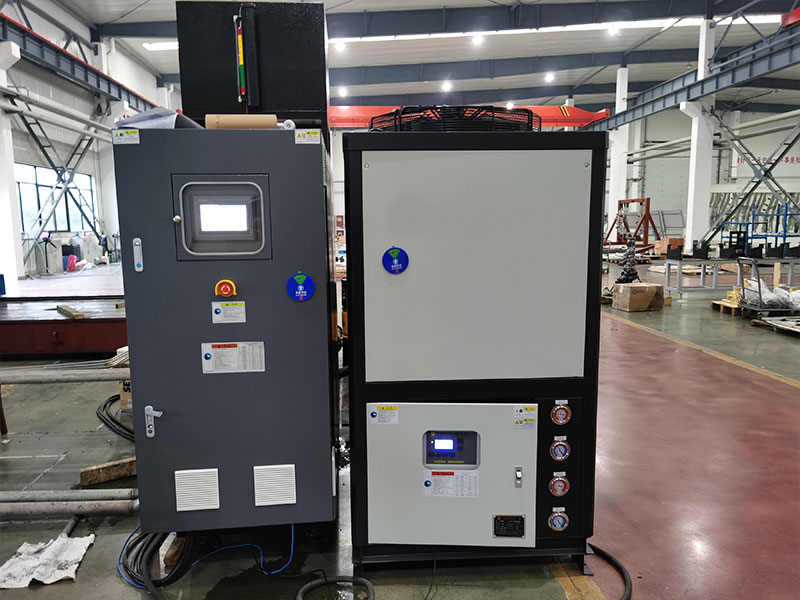

直升機機翼模壓成型模溫機冷水機案例

選用設備

產品名稱：模溫機/冷水機

機器型號：EUOTCP/EU

加熱功率：96KW

制冷功率：25P

控溫范圍：常溫-300℃/5-35℃

設備配置：冷水機帶485通訊功能(需要跟模溫機鏈接通過模溫機操控冷書機)，增加500L水箱（可以實現自動補水功能），帶防水功能。

模溫機帶遠程TCP通訊，PLC編程控制，6寸液晶顯示屏。

案例特點

客戶使用翻轉式加熱平臺的，客戶自己有中控，讀取模具溫度然后給信號到油溫機，執行油溫機加熱，冷卻。主要控制部分都是客戶那邊來控制，我們的模溫機與冷水機來執行。
